Calibraciones de espectrofotómetros y colorímetros
Calibración in situ o en laboratorio, con un servicio personalizado y flexible. Tiempo de entrega 5 días.
¿Qué calibramos?
La calibración se puede realizar para una o varias condiciones de medida.
Cada condición de calibración se define como una combinación concreta de:
- una geometría de medida (0º:45º, 8º:di o 8º:de),
- un iluminante (A, C, D65 o D50),
- y un observador (2º o 10º).
Determinación de la repetibilidad del equipo sobre un patrón blanco.
Calibración acreditada ENAC.
Evaluación del color
En muchos sectores industriales el color es una variable importante a controlar. Son muchas las empresas que se preocupan por evaluar el color de sus productos y establecer unas tolerancias de color.

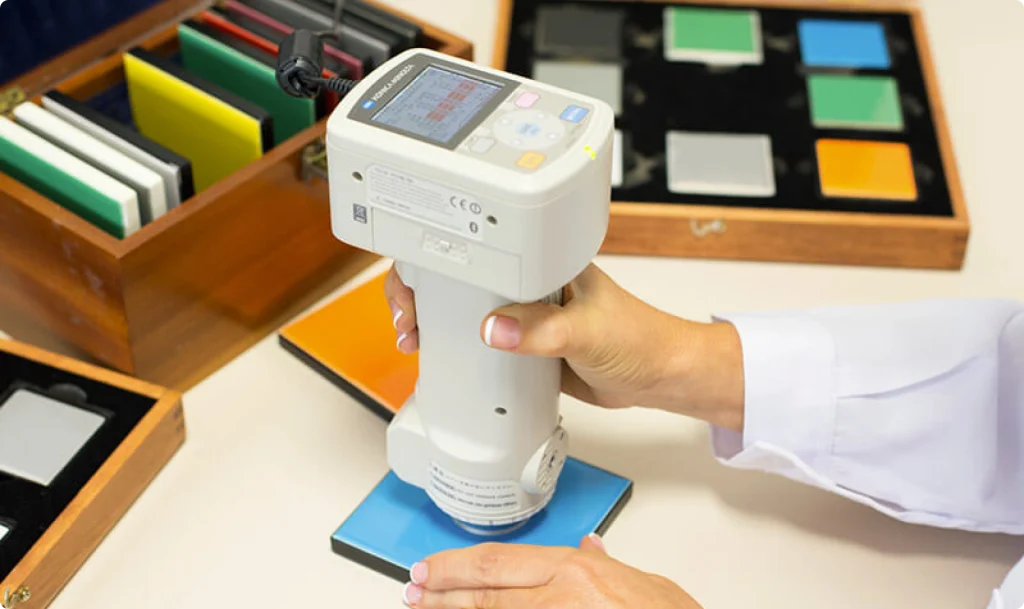

Para ello, resulta imprescindible medir de forma objetiva el color, a través de instrumentos como colorímetros, espectrofotómetros o espectrocolorímetros.
Con ellos se asegura un control de calidad del producto de muy diversos sectores industriales tales como producción de alimentos, pinturas, cerámica, juguetes, textiles, cosméticos, plásticos, sector químico… Por lo tanto, es primordial mantener bien calibrados estos instrumentos por un laboratorio acreditado.
¿Cómo miden el color los colorímetros, espectrofotómetros o espectrocolorímetros?
La forma más común para medir de manera objetiva el color es realizar mediciones de las coordenadas L*a*b* y calcular las diferencias de color entre un patrón y una muestra, como DE*. Sin embargo, algunos sectores, como el de la señalización, emplean para la evaluación del color las coordenadas Yxy.
En Eyco nos adaptamos a las necesidades de su empresa y realizamos la calibración que necesiten según su industria (textil, pintura, alimentación, química…)
Condiciones de medida del color

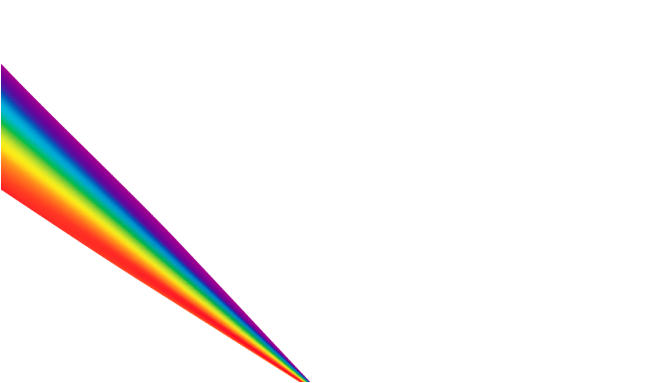

El color no es una propiedad intrínseca de los materiales, sino que es el resultado de la interacción de la radiación (luz/iluminante) con un objeto, detectado por un detector (observador) y teniendo en cuenta la forma en que la luz interacciona con el objeto (geometría).
Para medir el color es necesario conocer las condiciones de medida: geometría, iluminante y observador. Cualquier cambio en las condiciones de medida conlleva cambios en las coordenadas de color. Por eso, es muy importante que la empresa que solicita la calibración proporcione al laboratorio las condiciones de medida que habitualmente emplea.
Geometría
–Geometría 45º:0º Con esta geometría el instrumento iluminará la muestra desde un ángulo de 45º y medirá la luz reflejada a 0º; mientras que si la geometría del instrumento es de 0º:45º, iluminará la muestra a 0º y detectará la luz reflejada a 45º. Esta geometría es comúnmente utilizada en el sector de las artes gráficas y en la industria de la señalización, dado que excluye el brillo en la medida del color.
–Geometría de esfera Los sistemas de esfera de iluminación integrada pueden realizar mediciones tanto en Modo Especular Incluido (SCI) como en Modo Especular Excluido (SCE). La geometría de esfera es la más extendida en todos los sectores.
–Geometría 0º:0º Esta forma de medida se utiliza en los equipos que miden el color por transmisión, bien para la medida de líquidos como de sólidos translúcidos (vidrios, plásticos, etc.). Eyco es el único laboratorio de España acreditado para la calibración de equipos en esta geometría.
Iluminante
El iluminante es el tipo de luz que incide sobre la muestra que queremos medir el color. El iluminante es una curva de distribución espectral de las fuentes de luz.
Los iluminantes más habituales en colorímetros y espectrofotómetros son: D65, D50, A y C. En concreto, los iluminantes D65 y D50 se corresponden con la luz del día. El primero se usa de manera muy extendida en una diversidad de sectores, mientras que el segundo suele ser habitual en el sector de las artes gráficas. En cuanto al iluminante A, hace referencia a la luz artificial, concretamente, simula una luz incandescente.
Además, existen otros iluminantes que simulan fuentes de luz fluorescentes, aunque su uso suele limitarse a aplicaciones muy concretas, o bien, a ciertas normativas de ensayo que lo exijan.
Observador
Sin observador no se puede detectar ni, por tanto, medir el color. Los tipos de observadores están estandarizados por la CIE: 2º y 10º. Cada uno de ellos representa un campo visual diferente. El observador 10º es el más usual, aunque siempre depende del tipo de empresa y sector.
Alcance técnico para la calibración de espectrofotómetros y colorímetros
| Campo de medida Range | Incertidumbre (*) Uncertainty (*) | Norma/Procedimiento Standard/ Procedure | Instrumentos a calibrar Instruments | Código Code |
|---|---|---|---|---|
| Color, Coordenadas LabY x y Diferencia de color dE (8°:di y 8°:de) Color, LabY x coordinates,and Color difference dE (8°:di and 8°:de) | ||||
| 0 ≤ L*≤ 100
– 100 ≤ a*≤ 100 – 100 ≤ b*≤ 100 0 ≤ Y ≤ 100 0 ≤ x ≤ 0,9 0 ≤ y ≤ 0,9 0 ≤ dE*≤ 10 | 0,30
0,20 0,30 0,40 0,0020 0,0020 0,30 | PT40 Procedimiento interno basado en: IUPAC Recommended Reference Materials for realization of Physicochemical properties CIE 15 | Espectrofotómetros Colorímetros triestímulo | A, I |
| Color, Coordenadas LabY x y Diferencia de color dE (0°:45a) Color, LabY x coordinates,and Color difference dE (0º:45a) | ||||
| 0 ≤ L*≤ 100
– 100 ≤ a*≤ 100 – 100 ≤ b*≤ 100 0 ≤ Y ≤ 100 0 ≤ x ≤ 0,9 0 ≤ y ≤ 0,9 0 ≤ dE*≤ 10 | 0,30
0,20 0,30 0,40 0,0020 0,0020 0,30 | PT40 Procedimiento interno basado en: IUPAC Recommended Reference Materials for realization of Physicochemical properties CIE 15 | Espectrofotómetros Colorímetros triestímulo Espectrodensitómetros | A.I |
El resultado
Una vez su equipo haya sido calibrado por el personal experto de Eyco, recibirá un Certificado de Calibración amparado por la acreditación ENAC. Dicho Certificado recoge la identificación completa de su equipo, el procedimiento que el laboratorio ha seguido para realizar la calibración y el resultado de la misma.
El resultado de la calibración es una corrección junto con su incertidumbre. Esta corrección es la diferencia entre el valor del patrón de referencia y el valor medido por su equipo. En el Certificado de Calibración emitido por Eyco, obtendrá la corrección de las coordenadas cromáticas para 6 patrones y la corrección para la diferencia de color.
A partir de los valores de corrección y su incertidumbre, podrá establecer los valores de aceptación y rechazo del equipo.
Además, junto a su equipo, recibirá una etiqueta de calibración con el número de certificado, la identificación del equipo y la fecha de calibración.
