Calibraciones de patrones de brillo

Calibración de los patrones para las geometrías solicitadas.

Los patrones de brillo pueden emplearse en la verificación diaria de los equipos, en la intercomparación entre distintos instrumentos dentro de una misma organización, así como en comprobaciones periódicas o en la realización de calibraciones internas.

Habitualmente, los patrones de brillo se calibran con tres geometrías: 20º, 60º y 85º. Estos valores hacen referencia al ángulo de incidencia y reflexión de la luz con respecto a la normal de la superficie que se quiere evaluar. Sin embargo, la industria papelera y el sector de las artes gráficas utilizan patrones de brillo de geometría 75º.

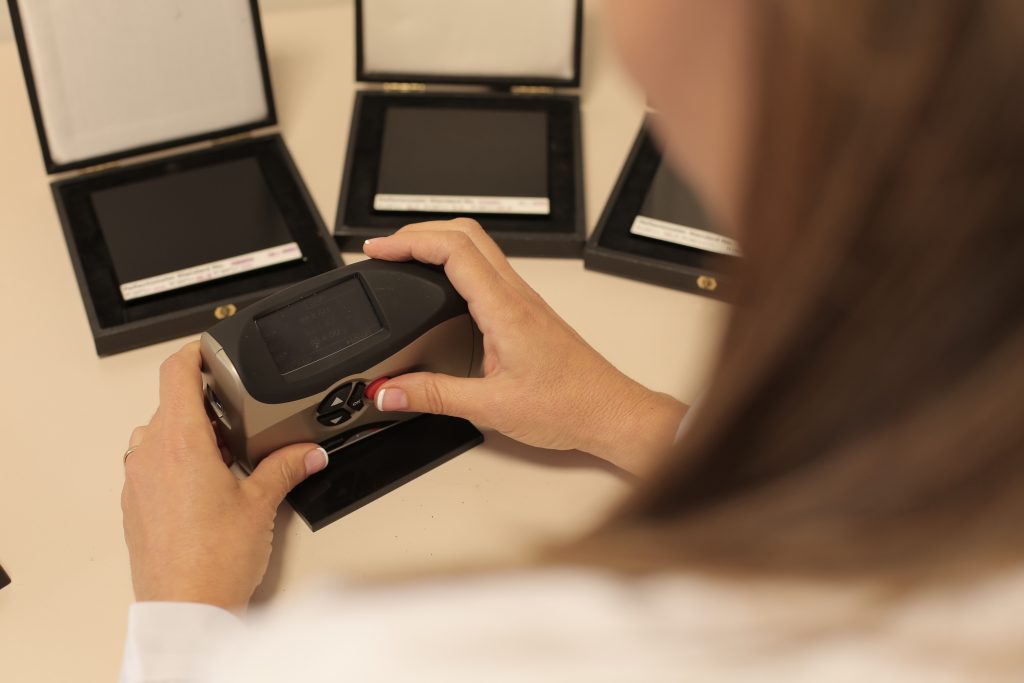

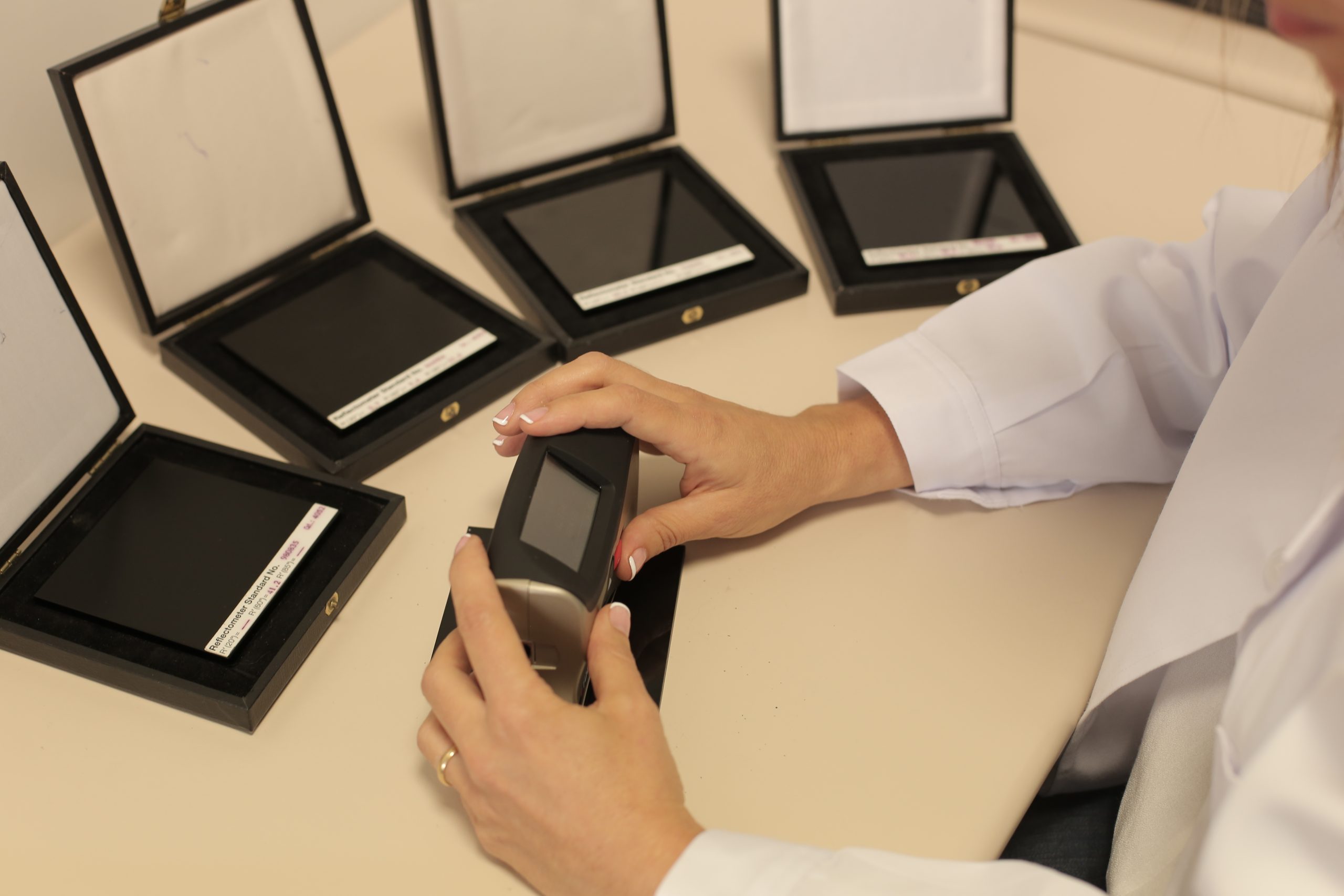

El patrón de referencia que suele suministrarse junto a cualquier brillómetro es una superficie de vidrio negra pulida de alto brillo. Este patrón suele utilizarse para su puesta en funcionamiento, así como para realizar el ajuste diario del equipo. De esta manera, la empresa se asegura que se verifica una medida correcta del brillo.

Los patrones de ajuste o puesta a punto indican su valor en unidades de brillo para las diferentes geometrías de medida.

Es muy aconsejable que estos patrones se mantengan en condiciones óptimas, libres de rayaduras, de polvo o de huellas dactilares, puesto que, si no fuera así, el uso de los patrones podría dar lugar a errores en las medidas. Los patrones de brillo han de ser estables y requieren unas condiciones especiales de mantenimiento y de limpieza.

Si los patrones son empleados para una verificación periódica del instrumento, comparación de equipos dentro de una misma empresa o la realización de calibraciones internas, es necesario tenerlos calibrados, de forma que se sepa con certeza el valor de brillo que tiene a las diferentes geometrías.

El histórico de calibraciones permite a la empresa mantener un registro sobre la estabilidad de los patrones.

Eyco está acreditado por ENAC para la calibración de patrones de brillo en las geometrías de 20º, 60º y 85º. Además, Eyco cuenta con capacidad técnica para calibrar patrones de brillo en la geometría 75º.

Según la Norma UNE-EN ISO 2813, “el brillo es una propiedad óptica de una superficie, caracterizada por su capacidad para reflejar la luz especularmente”.

La percepción del brillo se relaciona con varias características de los objetos, como el acabado de los mismos, la textura, o la rugosidad, entre otras. Una superficie lisa y pulida produce más sensación de brillo que una superficie rugosa.

Al incidir la luz sobre una superficie se producen dos tipos de reflexión: la reflexión difusa y la reflexión especular. Mientras que en la primera los rayos de luz salen en distintas direcciones, en la segunda la luz refleja en la misma dirección o en el mismo ángulo de incidencia. La reflexión difusa es la responsable del color de los objetos, mientras que la reflexión especular es la responsable del efecto del brillo.

En la medida del brillo inciden el acabado de la superficie que se va a medir, el ángulo de incidencia y el ángulo de observación. Así, una misma superficie no presenta el mismo brillo si se ilumina con diferentes ángulos respecto a la normal de la superficie.

El brillo se mide en unidades de brillo (Gloss Units, GU) con trazabilidad a patrones de referencia.

Geometrías de 20º, 60º y 85º

Geometría de 75º

Eyco tiene capacidad técnica para calibrar patrones de brillo en la geometría 75º.

Una vez su equipo haya sido calibrado por el personal experto de Eyco, recibirá un Certificado de Calibración amparado por la acreditación ENAC. Dicho Certificado recoge la identificación completa de su equipo, el procedimiento que el laboratorio ha seguido para realizar la calibración y el resultado de la misma.

El resultado de la calibración es el valor de las unidades de brillo de cada patrón para cada geometría junto con su incertidumbre expandida.

A partir de los valores de corrección y su incertidumbre, podrá establecer los criterios de aceptación y rechazo.

Además, junto a su patrón, recibirá una etiqueta de calibración con el número de certificado, la identificación del patrón y la fecha de calibración.
