Calibraciones de filtros
Calibración en laboratorio, con un servicio personalizado y flexible. Tiempo de entrega 5 días.
¿Qué calibramos?
- Filtros para la calibración de la longitud de la onda
- Filtros para la calibración de la absorbancia y transmitancia
- Filtros para la calibración de la linealidad
- Filtros para la calibración de la luz difusa

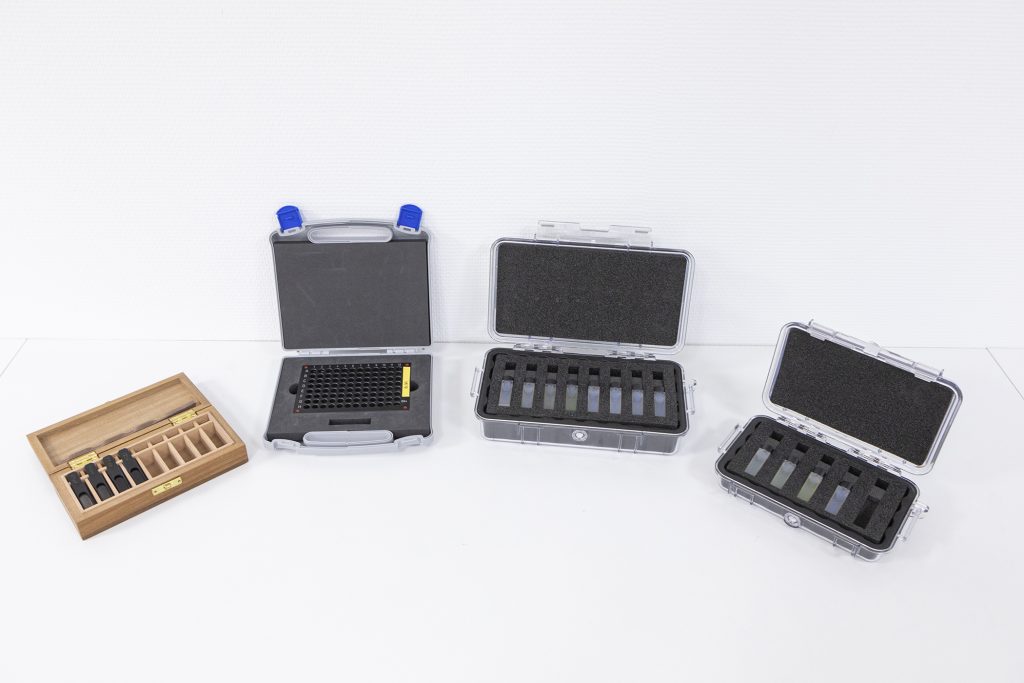

Filtros o patrones
Los filtros o patrones pueden tener diferentes usos dentro de una empresa, desde verificación diaria de un espectrofotómetro UV-Visible, intercomparación de varios equipos dentro de una misma empresa, comprobaciones periódicas o incluso para realizar calibraciones internas.
En función del uso de los equipos la empresa puede disponer de filtros para la calibración de la longitud de onda, la densidad óptica, transmitancia, linealidad del espectrofotómetro y luz difusa.
Estos filtros pueden ser de sólidos o líquidos. Los sólidos son vidrios montados en cubetas para espectrofotómetros de 1cm y los líquidos se presentan en cubeta sellada de 1cm para espectrofotómetro.

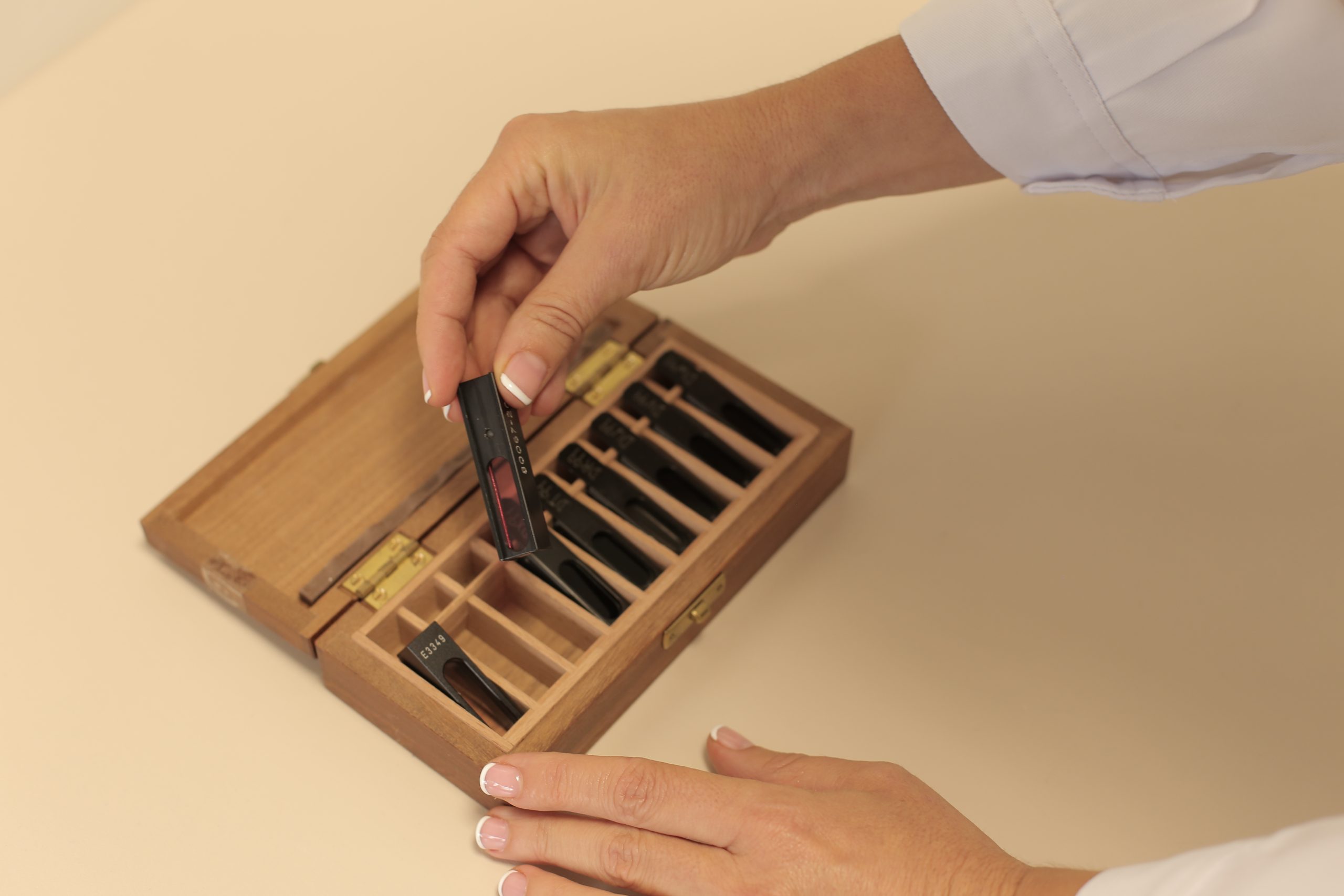

Filtros para la calibración de la longitud de la onda
Los filtros para la calibración de la escala de longitud de onda de los espectrofotómetros son filtros con bandas de absorción estrechas bien marcadas para diferentes longitudes de onda. Los patrones habituales para estas calibraciones son los filtros de óxido de holmio y didimio.
El filtro de óxido de holmio presenta picos de absorbancia en el rango de UV-Visible, desde 240nm a 650nm.
El filtro de didimio también presenta picos de absorbancia en rango UV-Visible, desde 380nm a 900nm.
En Eyco disponemos de acreditación ENAC para la calibración de los filtros de óxido de holmio y didimio y cualquier otro filtro empleado para la calibración de la longitud de onda en el rango UV-Visible.
También podemos calibrar filtros para la longitud de onda en el infrarrojo, desde 800nm hasta los 1800nm.
| Campo de medida Range | Incertidumbre (*) Uncertainty (*) | Norma/Procedimiento Standard/ Procedure | Instrumentos a calibrar Instruments | Código Code |
|---|---|---|---|---|
| LONGITUD DE ONDA WAVELENGTH | ||||
| 200nm ≤ λ ≤ 850 nm 850nm ≤ λ ≤ 2000 nm | 0.30 nm 0.50 nm | PT43 Procedimiento interno basado en la CIE 130 | Filtros de longitud de onda | A |
Filtros para la calibración de la absorbancia y transmitancia
Los filtros o patrones para la calibración de la escala fotométrica sirven para determinar la exactitud de los valores de absorbancia y transmitancia que mide el espectrofotómetro.
Estos patrones o filtros suelen ser vidrios de densidad neutra montados en soportes compatibles con las cubetas de espectrofotómetro de 1cm. Estos patrones muestran diferentes valores de absorbancia o porcentaje de transmitancia a varias longitudes de onda. La combinación o uso de varios filtros permite saber el error o corrección del equipo en diferentes puntos de escala fotométrica o de absorbancia y transmitancia.
Para la zona del ultravioleta, es también muy común emplear disoluciones de dicromato potásico. Estos materiales de referencia tiene valores de absorbancia a diferentes longitudes de onda establecidas.
Eyco dispone de acreditación ENAC para la calibración de filtros o patrones en el rango del ultravioleta-visible, para diferentes valores de absorbancia.
También podemos calibrar filtros en el rango del infrarrojo de 780nm a 2500nm.
| Campo de medida Range | Incertidumbre (*) Uncertainty (*) | Norma/Procedimiento Uncertainty (*) | Instrumentos a calibrar Instruments | Código Code |
|---|---|---|---|---|
| TRANSMITANCIA TRANSMITTANCE | ||||
| 200 nm ≤ λ ≤ 420 nm 0 ≤ T < 0,5 0,5 ≤ T < 1,0 1,0 ≤ T < 2,0 2,0 ≤ T ≤ 2,5 | 0,0045·T 0,0065·T 0,025·T 0,065·T | PT43 Procedimiento interno basado en la CIE 130 | Filtros de transmitancia | A |
| (420-900)nm 0.00010≤ T <0.0010 0.0010≤ T <0.10 0.10≤ T ≤1 | 0.35T 0.015T 0.0070T | PT43 Procedimiento interno basado en la CIE 130 | Filtros de transmitancia | A |
| (900-2500)nm 0.010≤ T <0.20 0.20≤ T ≤1 | 0.025T 0.0070T | PT43 Procedimiento interno basado en la CIE 130 | Filtros de transmitancia | A |
| DENSIDAD ÓPTICA DE TRANSMITANCIA (ABSORBANCIA) OPTICAL TRANSMITTANCE DENSITY (ABSORBANCE) | ||||
| 200 nm ≤ λ ≤ 420 nm 0 ≤ A < 0,5 0,5 ≤ A < 1,0 1,0 ≤ A < 2,0 2,0 ≤ A ≤ 2,5 | 0,0045 0,0065 0,025 0,065 | PT43 Procedimiento interno basado en la CIE 130 | Filtros absorbancia | A |
| (420-900)nm 0≤ A <1.50 1.50≤ A ≤3 3≤ A ≤4 | 0.0045 0.055 0.25 | PT43 Procedimiento interno basado en la CIE 130 | Filtros absorbancia | A |
| (900-2500)nm 0≤ A ≤1 1≤ A ≤2 | 0.0045 0.025 | PT43 Procedimiento interno basado en la CIE 130 | Filtros absorbancia | A |
Filtros para la calibración de la linealidad
Los filtros para la calibración de la linealidad sirven para valorar la exactitud de los espectrofotómetros para determinar la absorbancia de soluciones en función de la concentración. Para ello se disponen de diferentes patrones con diferentes concentraciones. Es habitual emplear como material de referencia disoluciones de dicromato potásico y se evalúa la respuesta del equipo en absorbancia o transmitancia.
En Eyco podemos realizar la calibración de estos filtros en absorbancia y transmitancia dentro de la acreditación ENAC.
Filtros para la calibración de la luz difusa
Estos filtros o patrones son útiles para evaluar si al detector le llega luz diferente a la longitud de onda requerida. El detector del equipo no distingue entre la luz que atraviesa la muestra y la luz que le puede llegar al equipo desde otros orígenes.
Los filtros para la evaluación de la luz difusa normalmente son soluciones en cubetas selladas de 1cm para espectrofotómetros. Estos filtros tienen la característica de que absorben toda la luz a partir de cierta longitud de onda, por tanto, si el detector detecta luz significa que l origen no es la muestra y que por tanto es luz difusa.
Estos filtros suelen ser disoluciones de NaI, KCl, etc.
El resultado
Tras la calibración de los patrones recibirá el Certificado de Calibración amparado bajo la acreditación ENAC. En este Certificado se recoge la identificación completa de su equipo, el procedimiento seguido para la calibración y el resultado
Para los filtros de longitud de onda el resultado de la calibración es el valor de los picos de absorbancia de cada patrón junto con su incertidumbre expandida.
Para los filtros de absorbancia o transmitancia el resultado de la calibración es el valor de absorbancia de cada patrón junto con su incertidumbre expandida.
A partir de los valores de los certificados y la incertidumbre la empresa puede establecer los criterios de aceptación y rechazo.
También junto al patrón recibirá una etiqueta de calibración con el número de certificado, identificación del equipo y fecha de calibración.
