Todas las señales fotoluminiscentes han de contener un código con el que se designa el pigmento o producto.
Este código contiene unos valores que hacen referencia a la luminancia de la señal a los 10 minutos y a los 60 minutos tras finalizar la estimulación, el tiempo de atenuación, el color que tiene dicha señal durante la estimulación y durante la atenuación, y el número de la norma.

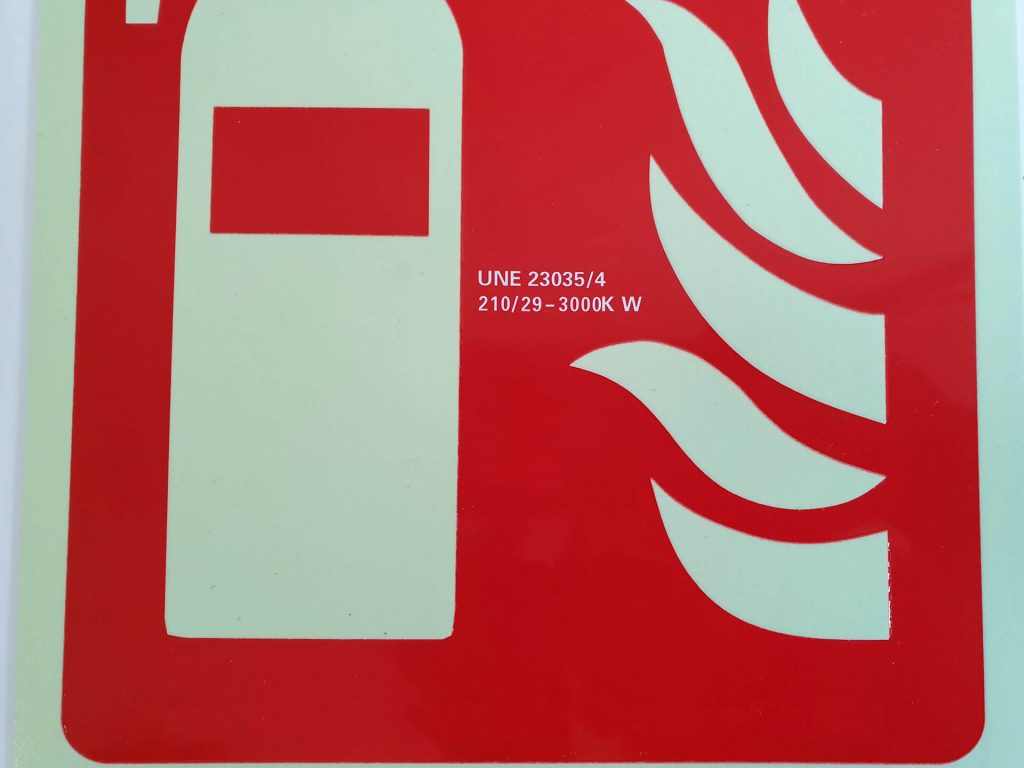

Es decir, un código en una señal fotoluminiscente podría tener esta designación:
60/7,8-900 – K – W/UNE 23 035
Valores K, W de las señales luminiscentes

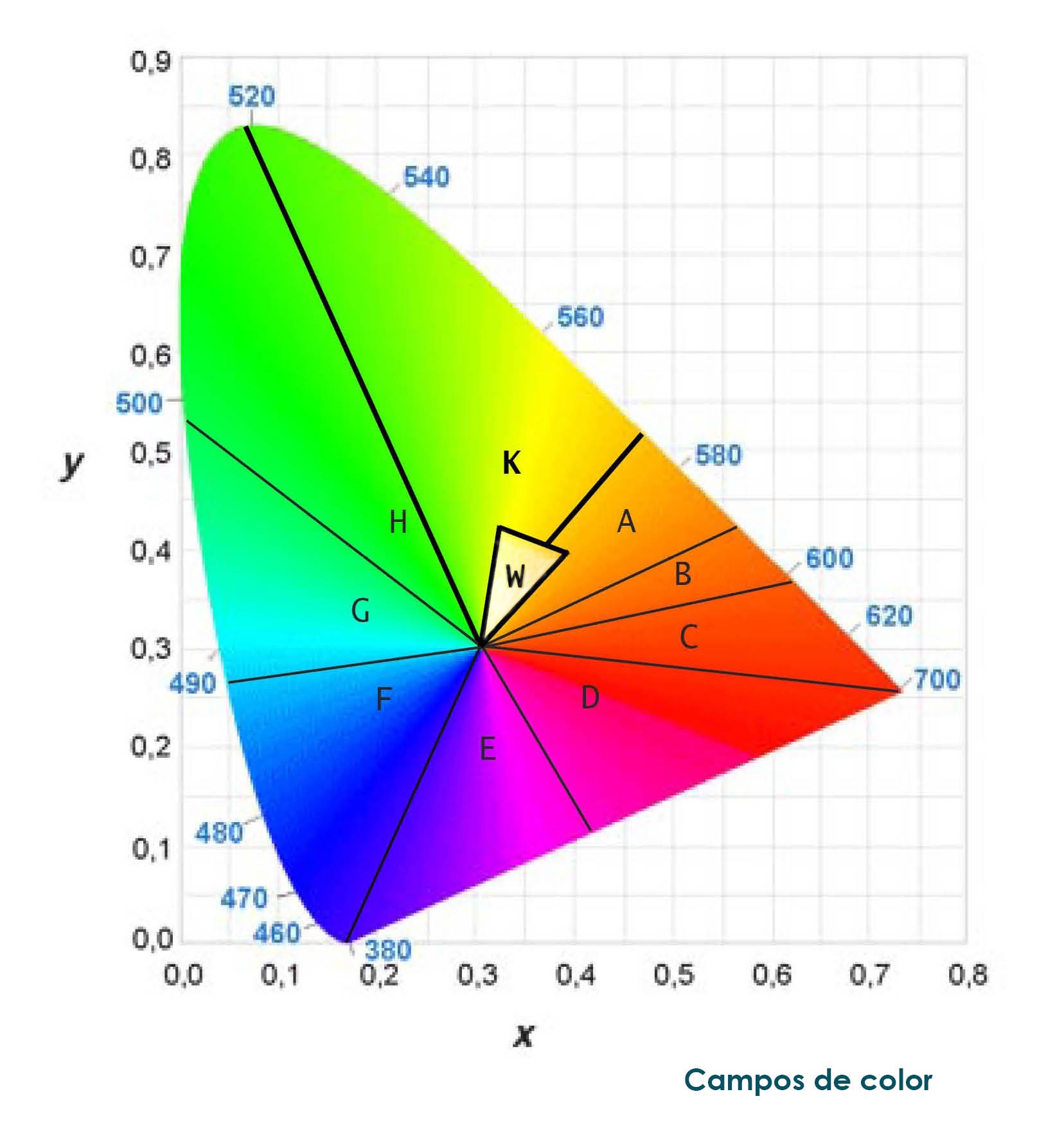

Los valores K, W que aparecen en el ejemplo anterior hacen referencia al color de la señal durante la estimulación y durante la atenuación. En ambos casos, los campos de color son los que se corresponden con la siguiente imagen:
En concreto, el valor K en este ejemplo indica que el fotoluminiscente tendría un color amarillo verdoso (K), mientras que el valor W indica que el pigmento o producto fotoluminiscente tendría color blanco (W). El color se mide en condiciones de estimulación y de atenuación.
El fabricante debe garantizar que los valores de color que se indican en el código que aparece en la señal son efectivamente los que el fotoluminiscente tiene en condiciones de estimulación y de reposo.
Los ensayos de laboratorio permiten determinar los colores en ambas condiciones, pero las condiciones de fabricación pueden afectar a dichos valores, por lo que el fabricante ha de tomar las medidas oportunas para que el etiquetado se corresponda siempre con la realidad.
Resto de valores
En cuanto al resto de valores que aparecen en el código del ejemplo designan el pigmento o producto fotoluminiscente atendiendo a:
- La luminancia (medida en mcd/m2) a los 10 minutos y 60 minutos después de finalizada la estimulación. En el ejemplo anterior el pigmento o producto tendría una luminancia de 60mcd/m2 a los 10 minutos después de la finalización de la estimulación, y de 7.8 mcd/m2 a los 60 minutos.
- El tiempo de atenuación, que para el caso que estamos ejemplificando, sería de 900 minutos.
- Finalmente, en la designación se indica también el número de la norma. En este caso, UNE 23 035.
Otros colores de la señal
Conviene recordar que los colores de la señal que no son fotoluminiscentes también han de ser medidos para garantizar que se adecuan a los valores que requiere la Norma PNE 23033-1.
De esta forma, ha de tenerse en cuenta que, en lo que se refiere a colores relacionados con la seguridad, existen unas regiones cromáticas y factores de luminancia aceptadas normativamente, es decir, se han determinado unos límites cromáticos para los colores de seguridad.
Los ensayos de laboratorio permiten que los fabricantes comprueben si sus productos de señalización fotoluminiscente se adaptan a las normas vigentes.
FAQ
¿Qué miden los valores K y W en las señales fotoluminiscentes?
Los valores K (constante de atenuación) y W (tiempo de atenuación) miden la capacidad de una señal fotoluminiscente para almacenar y emitir luz en la oscuridad tras cesar la fuente de estimulación. Son los parámetros fundamentales para determinar la categoría y la calidad del material de señalización de seguridad.
¿Qué es exactamente el valor K o constante de atenuación?
El valor K representa la velocidad con la que disminuye la luminancia del material a lo largo del tiempo. Una constante de atenuación óptima garantiza que el material mantenga una intensidad lumínica suficiente y decrezca de forma controlada para ser visible en situaciones de emergencia.
¿Qué indica el valor W en la señalización fotoluminiscente?
El valor W define el tiempo total (en minutos) que tarda la luminancia de la señal en descender hasta un valor umbral mínimo de seguridad (habitualmente 0,32 mcd/m²). Es decir, indica la autonomía real de la señal antes de volverse invisible para el ojo humano en total oscuridad.
¿Qué normativa regula la medición de los valores K y W?
La medición y clasificación de estos valores se rige por normativas estrictas de seguridad e iluminación. Las principales referencias que definen los ensayos y requisitos mínimos son:
- La norma UNE 23035 (en España), que establece los criterios de los sistemas de señalización fotoluminiscente.
- La norma internacional ISO 16069, aplicable a las vías de evacuación y componentes de seguridad.
- Las clasificaciones de Categoría A (alta luminancia para lugares públicos o sin luz natural) y Categoría B (menor luminancia).
¿Por qué es fundamental ensayar estos valores en un laboratorio acreditado?
Realizar los ensayos en un laboratorio acreditado por ENAC, como Eyco, asegura la máxima precisión en las mediciones ópticas. El control riguroso de las condiciones de excitación lumínica y la calibración instrumental garantizan que los fabricantes y distribuidores cumplan legalmente con la normativa vigente, aportando confianza absoluta en los planes de evacuación.
